FÖLDBE VERHETŐ CÖLÖPLÁNDZSÁK ALKALMAZÁSA

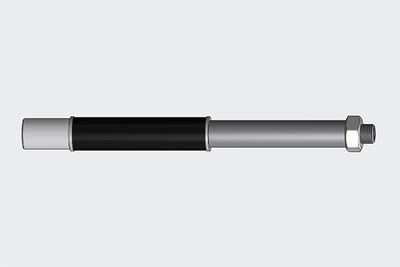

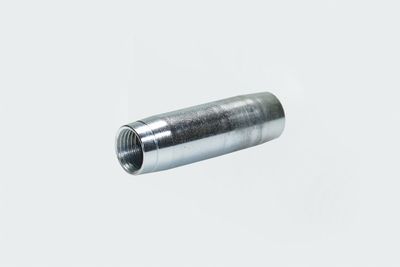

Ezzel a módszerrel oldalsó kilépőfuratokkal és heggyel ellátott acélcsöveket vernek a talajba. Ezekhez illeszkedő kilépőfuratokkal ellátott és anélküli, valamint fedett kilépőfuratokkal ellátott hosszabbítók kaphatók. Az eljárás különösen alkalmas a kis mélységű, jól áthatolható talajokhoz. A maximális beverési mélység függ a talajviszonyoktól. A gyakorlatban a beverési mélység általában max. 15 méter. A befecskendezett anyag minden nyíláson át behatolhat a talajba. A leváló hegyű megoldások esetén a töltőanyag a lándzsa végén folyik ki. Fedőlapok alatti befecskendezés esetén a fedőlapokat elő kell fúrni. A tömítésre befecskendezett kitöltőanyagot (pakker) használnak, összekötő csőkarmantyúval.
Rammverpresslanzen

Ground injection with
Ram injection lances

PDF german/english

PDF german/french

Előnyök és haszon

  • A cölöplándzsák a préselési mélységtől függően egyedileg állíthatók össze.
  • A Ø 21,3 mm cölöplándzsák esetén a bepréseléskor a külső átmérőn nem keletkezik gyűrűs rés, így a befecskendezett anyag nem távozik ellenőrizetlenül.
  • Egyszerűen, jelentős mértékű géphasználat nélkül kezelhető.


Alkalmazási területek

  • Építési alapozás megerősítése
  • Különösen alkalmas sekély mélységekben, jól átjárható talajokban
  • Laza üledékes kőzet megerősítése
  • Épületek aládúcolása
  • Vízzáró függöny
  • Utólagos szigetelések
  • Kiemelő injektálások
  • Gépek alapzatainak stabilizálása

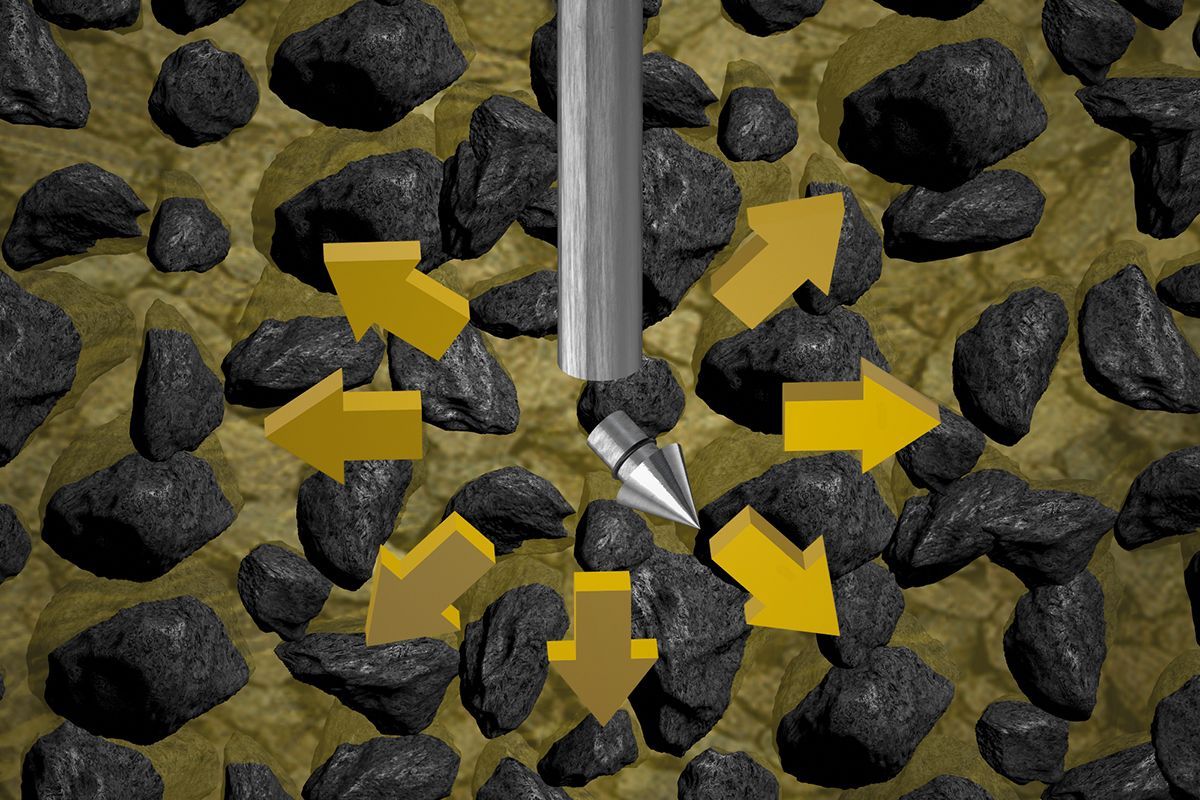

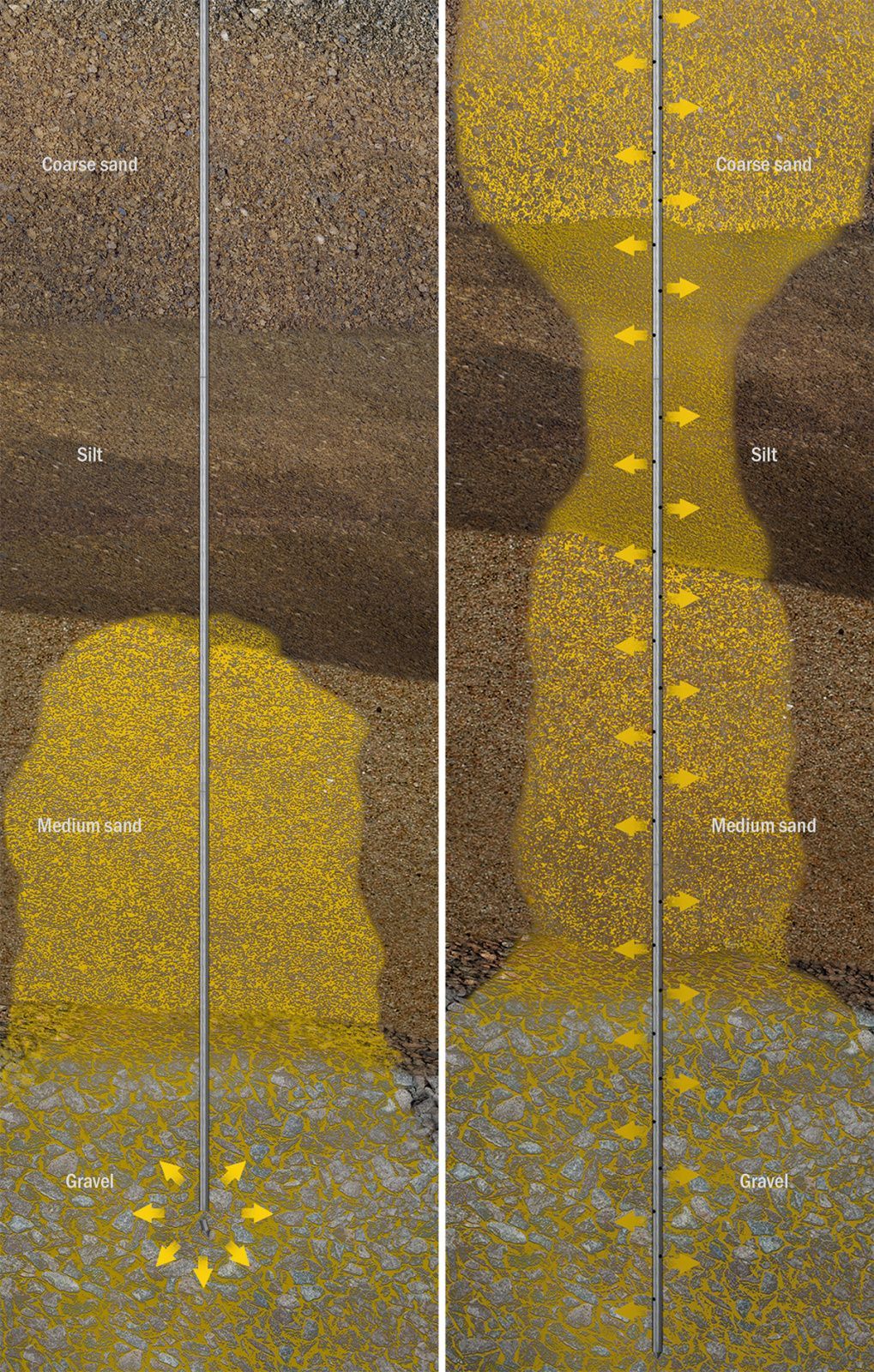

Leváló hegyű cölöplándzsa - anyagkilépés alul

A cölöplándzsát verje le a kívánt mélységig, kb. 10 cm-rel húzza vissza úgy, hogy a hegy leválhasson a lándzsáról Kezdje meg a befecskendezést, a lándzsát szükség esetén húzza kijjebb és más magasságban is végezzen befecskendezést.

Előnyök és haszon

  • Fokozatos injekció megvalósítható
  • Célzott injekció meghatározott mélységben lehetséges
Rammverpresslanze mit seitlichen Austrittslöchern

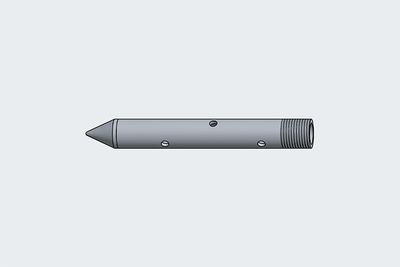

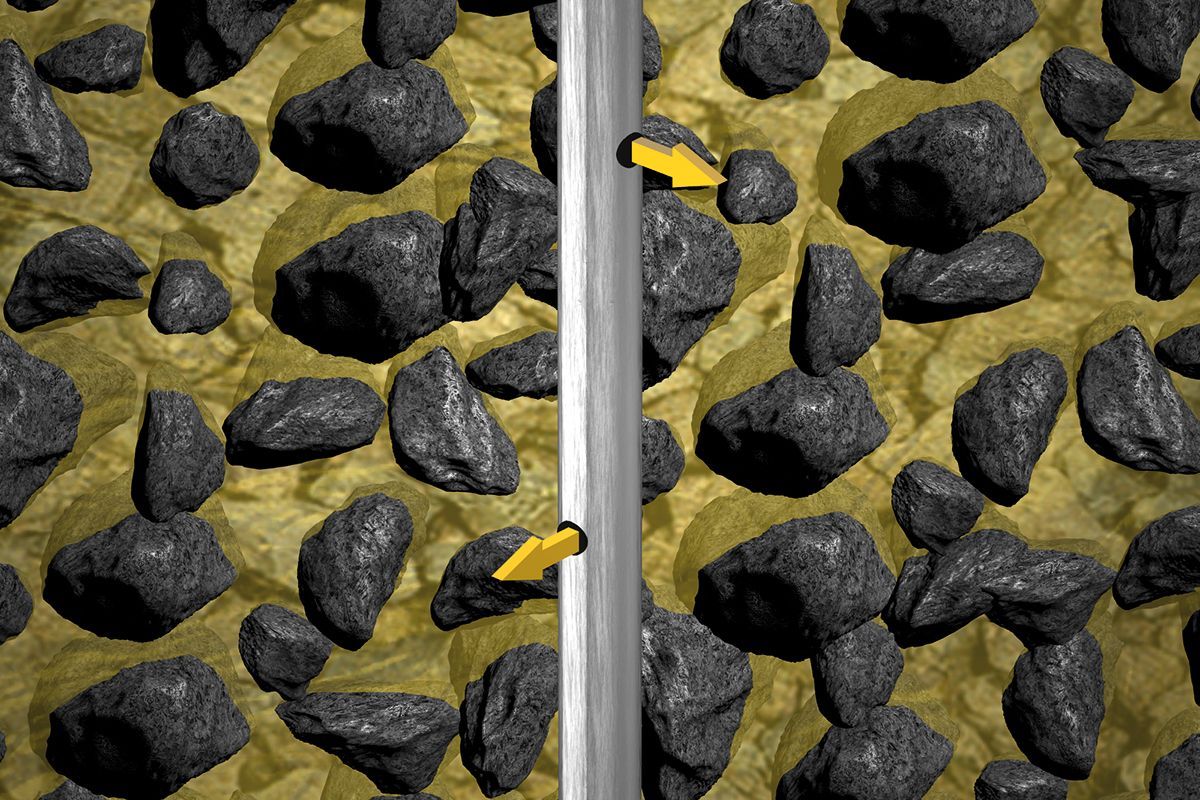

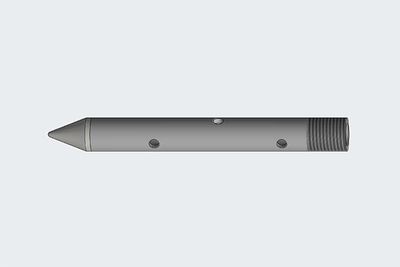

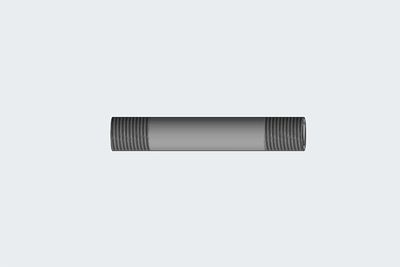

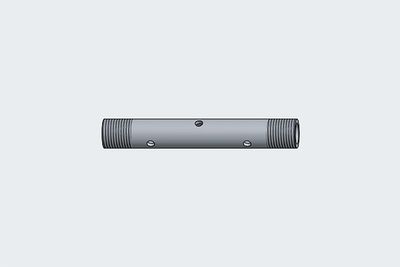

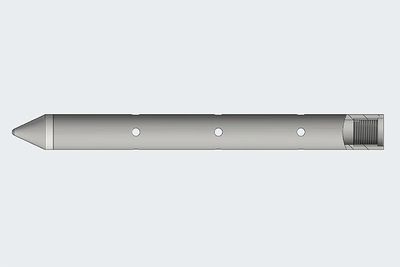

Cölöplándzsa oldalsó kilépőfuratokkal

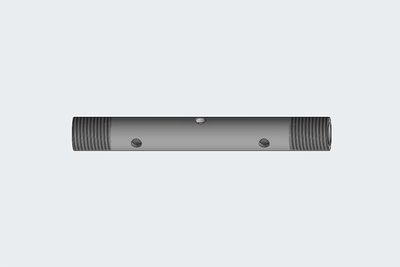

A lándzsát verje le a kívánt mélységig, a furatokkal ellátott és anélküli lándzsák kombinációjával a teljes tartományban lehetséges a befecskendezés, ahol furatok vannak, pl.: 5 m hosszú lándzsa, az alsó 3 méteren oldalsó kilépőfuratokkal, ahol a befecskendezett anyag kilép.
Rammverpresslanze mit abgedeckte, seitlichen Austrittslöchern

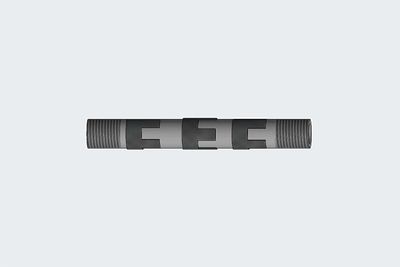

Cölöplándzsa fedett oldalsó kimeneti furatokkal

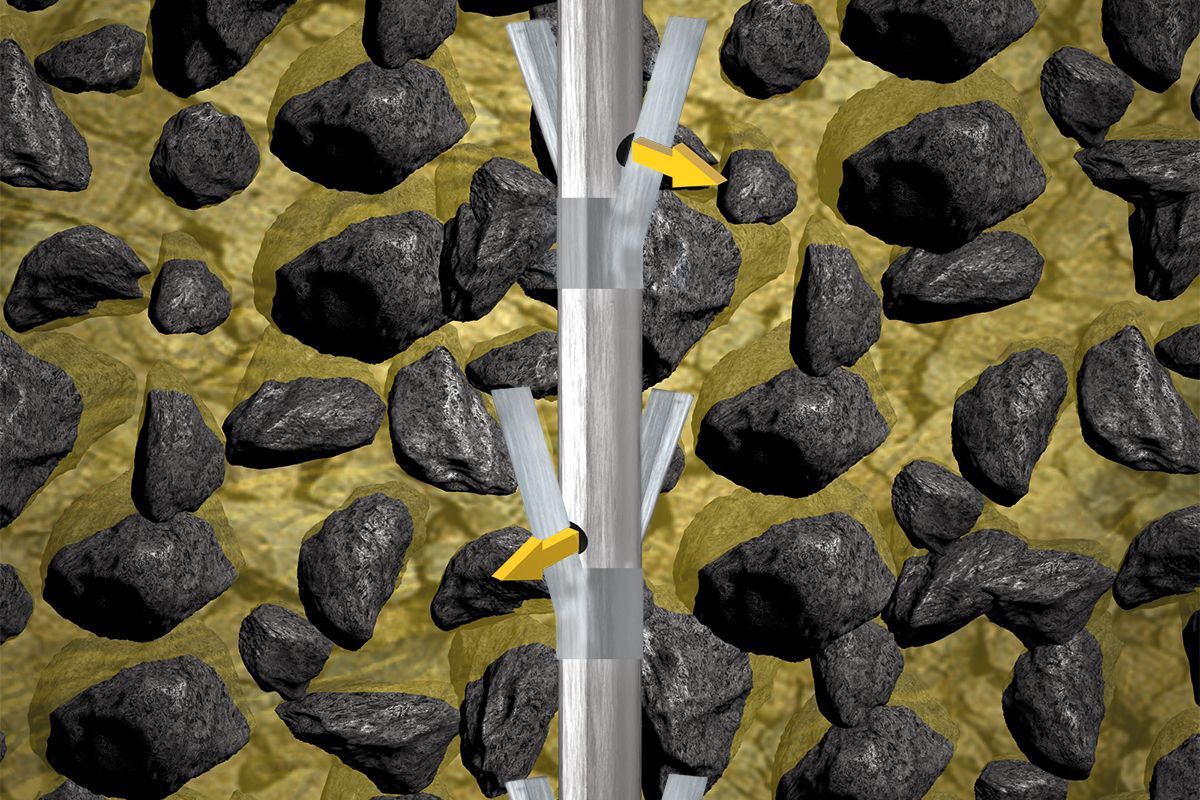

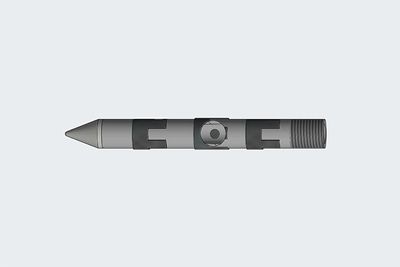

Ezek a cölöplándzsák ugyanúgy használhatók, mint a nyitott furattal ellátottak, azzal az előnnyel, hogy a leverés során a fedett furatokon nem léphet be szennyeződés. Ez a változat különösen alkalmas a homokos talajokhoz, illetve a vízvezető rétegek átütésekor.

Előnyök és haszon

  • Idegen anyag nem hatol át a fedélen
  • A laza, homokos talajban alkalmazható
  • Nagyon magas befecskendezési biztonság

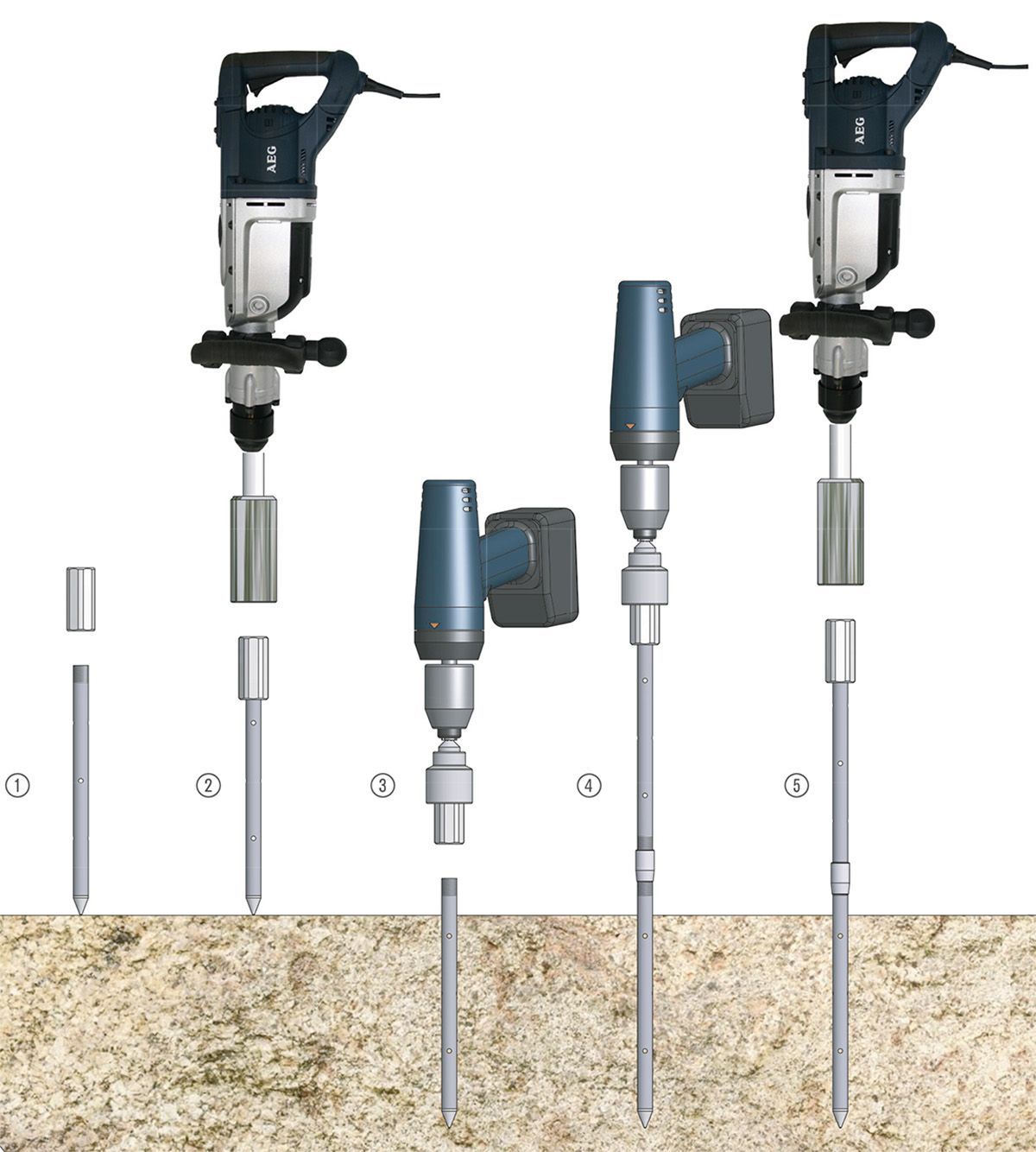

Cölöpözési eljárás cölöpverő pálcákkal

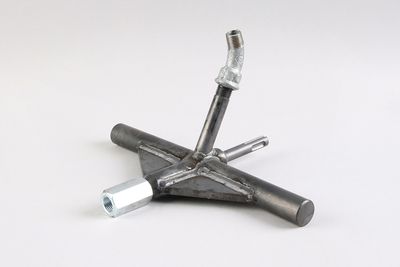

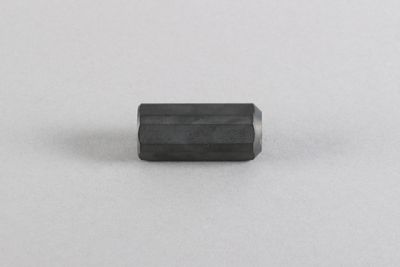

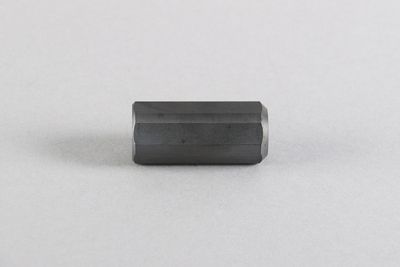

  1. Csavarozza fel a cölöpverő pálcára a cölöpfeltétet
  2. Az elektromos cölöpverő kalapáccsal és a beütő szerszámmal a cölöpverő pálcát verje be az alaptalajba.
  3. A cölöpfeltétet az akkus csavarhúzóval balra forgatva lazítsa meg/

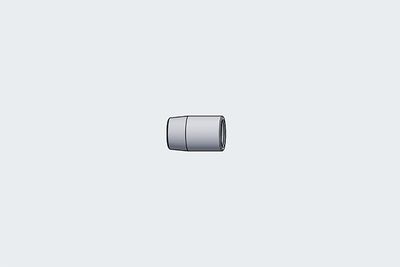

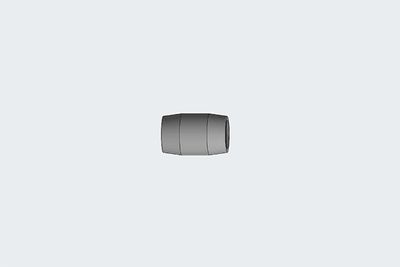

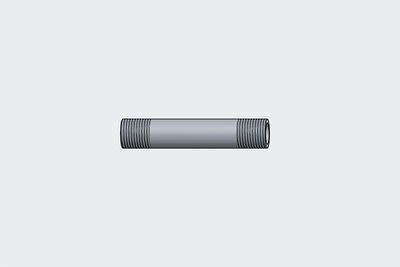

  4. Az összekötő karmantyúkat, a következő közbenső darabokat, a cölöpfeltétet 2 fordulattal csavarozza fel, majd az egész tömörítőpálcát húzza meg az akkus csavarhúzóval (teljes csavarozási út 40 mm)
  5. A cölöpverő pálcát a cölöpverő kalapáccsal és a cölöpfeltéttel verje be még jobban az alaptalajba.
  6. Ismételje meg a 3. és 5. pontot a kívánt mélység eléréséig.
Rammverfahren, Rammverpresslanzen
