DESOI Anker Plus W Spirális rögzítrendszer

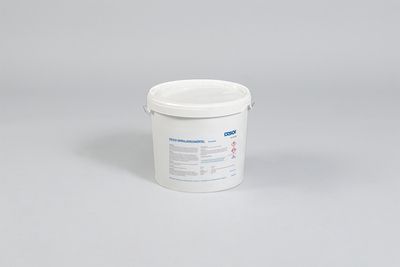

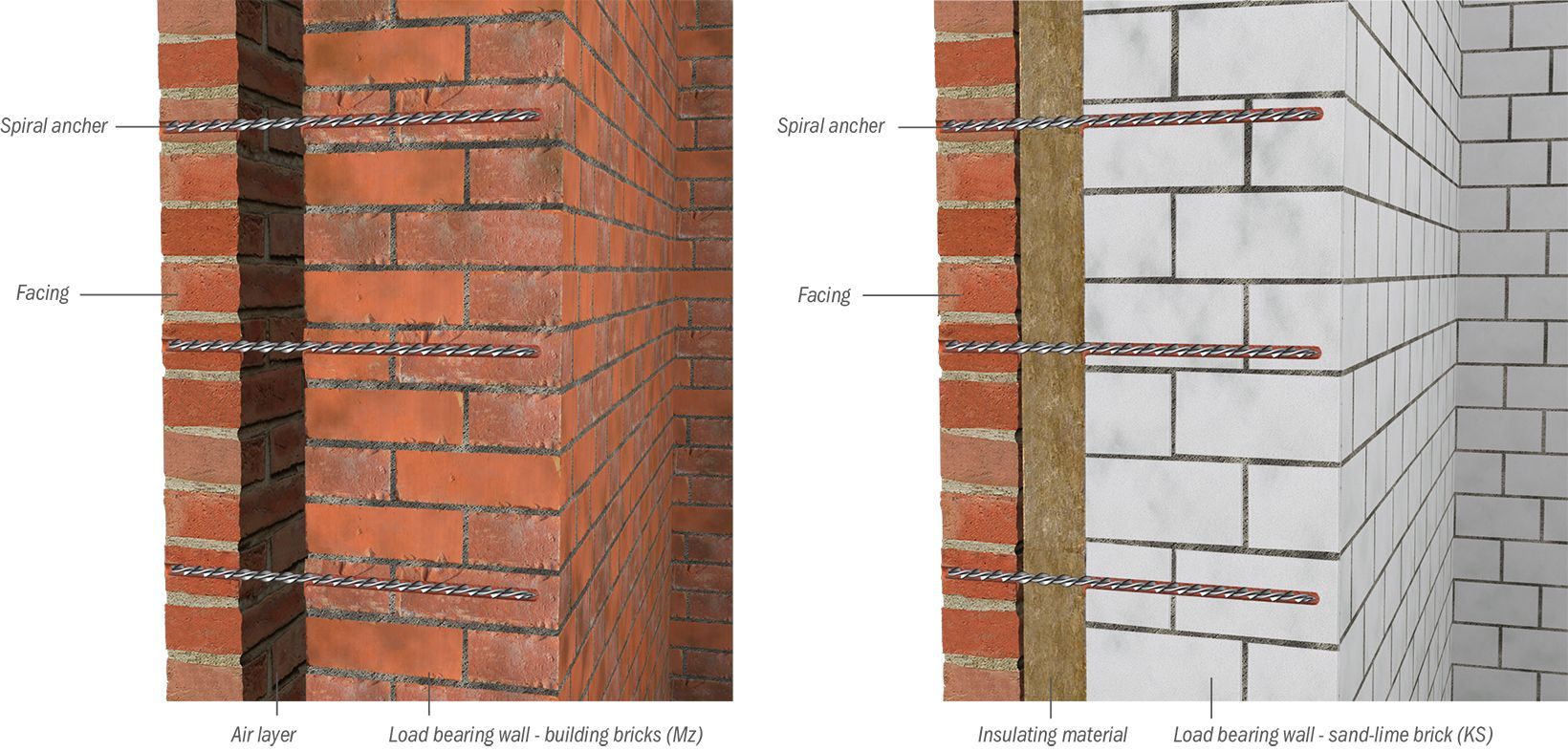

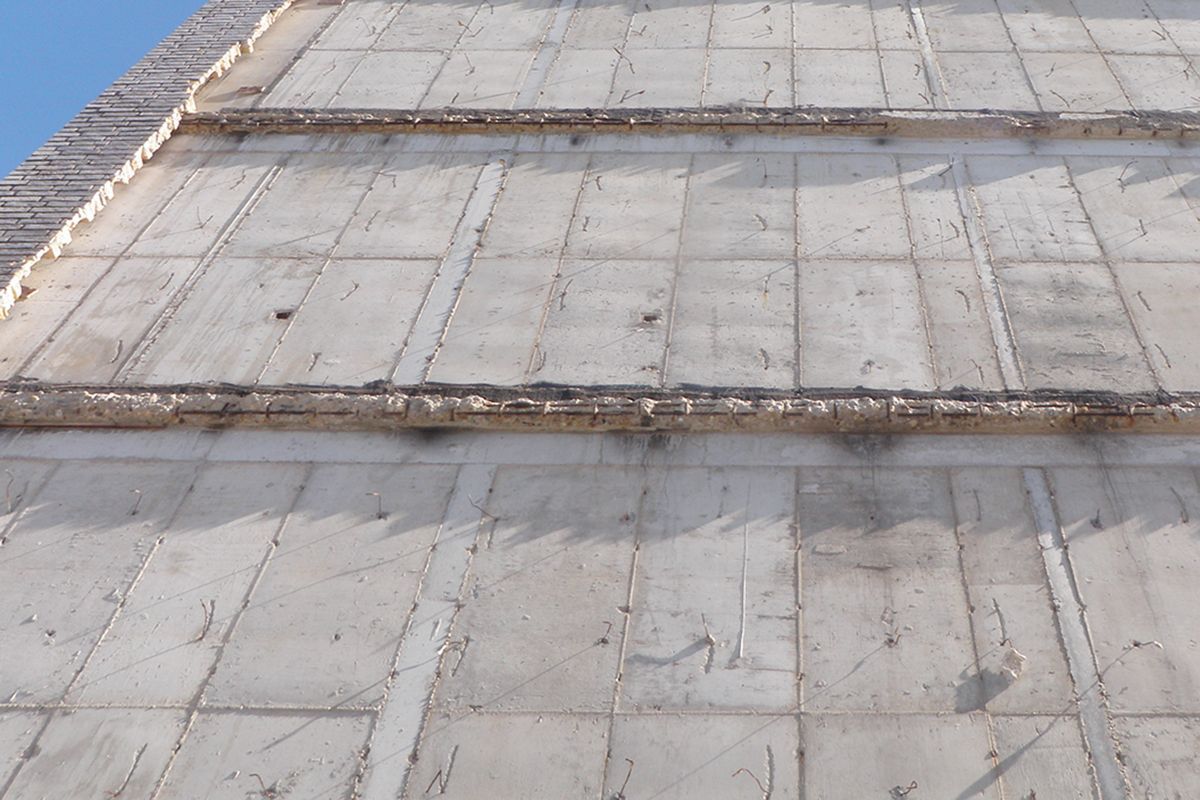

Ha az előfal és a teherhordó fal kötése megszűnt vagy csak részben áll fenn, a DESOI Anker Plus W spirális horgonyrendszer az ideális megoldás. A rendszer egy DESOI Anker Plus W horgonyból és a DESOI spirálhorgony-habarcsból áll.

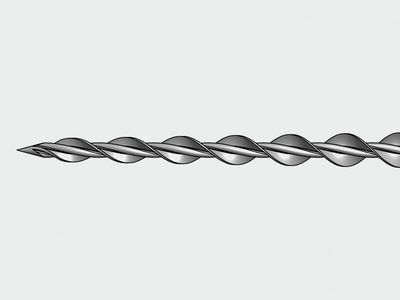

Az Anker Plus W horgonyt a spirálishorgony-habarcsba kell becsavarni. A spirális horgony befúrása erősebb kötést eredményez a rendszer két komponense között. A spirális horgony habarcsának tixotróp állaga meggátolja az anyag elfolyását a köztes terekbe és üregekbe. Az ausztenites rozsdamentes acélból készült DESOI Anker Plus W névleges átmérője 8 mm, és 180 mm és 400 mm közötti hosszban áll rendelkezésre (20 mm-es lépésközzel).

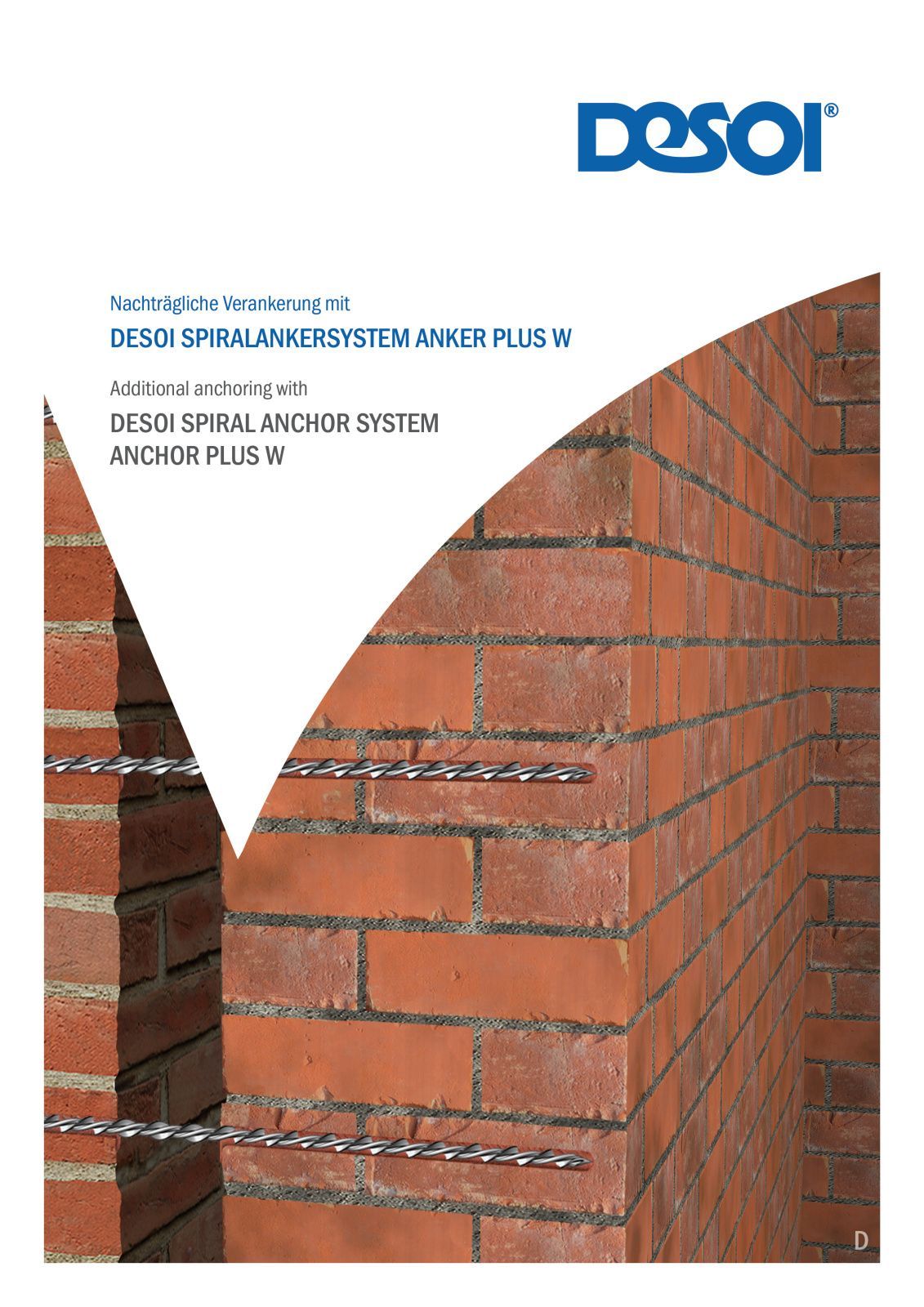

Nachträgliche Verankerung mit dem DESOI Spiralankersystem Anker Plus W

Additional anchoring with the
DESOI Spiral Anchor System Anchor Plus W

PDF german/english

PDF german/french

Alkalmazási területek

  • Kétrétegű falazatok
  • Kőművesmunkák helyreállítása
  • Előfüggesztett, hátulról szellőztetett homlokzatok


Alkalmazási példák

  • Utólagos horgonyzás
  • Kettős héjú falazatok utólagos dúcolása


Előnyök és hasznok

  • Minimális beavatkozás a falazat szerkezetébe
  • Minden típusú falazathoz, betonhoz használható
  • A húzó- és nyíróerők felvétele
Megjegyzés

A falazatok helyreállítása az építmény állapotának alapos ismeretét igényli. A horgonypontokat mérnöki módszerekkel kell megtervezni és kimérni. A DIN 1053-1:1996-11 8.4.3 szakaszának, 11. táblázata alapján négyzetméterenként legalább 5 horgony alkalmazása szükséges.

EXTRAHÁLÓ-ELLENŐRZŐ BERENDEZÉS

A horgony tartóerejének ellenőrzése
Az ellenőrzést falfelületenként legalább 5 horgony esetében el kell végezni, és akkor tekinthető sikeresnek, ha 1,5 kN próbaterhelés mellett a hordozóréteg elmozdulása nem lépi túl a következő értékeket:
  • 5 x kihúzási próbálkozás: 0,5 mm
  • 10 x kihúzási próbálkozás: 1,1 mm
a fal hordozórétege esetében: 1,0 mm beton esetén.
