Injekciós tömlrendszer

A 70-es évek eleje óta használnak injektáló tömlőrendszereket a gyakorlatban alternatív megoldásként vagy a fugaszalagok és afugatömítés kiegészítéseként. Injektálható fugázóbetétről van szó tömlő vagy csatorna formájában. A későbbi szivárgásokat poliuretángyanta, akrilgyanta, cementszuszpenzió vagy cementragasztó injektálásával célzottan lehet megszüntetni.
Injektionsschlauchsystem
Injection hose system

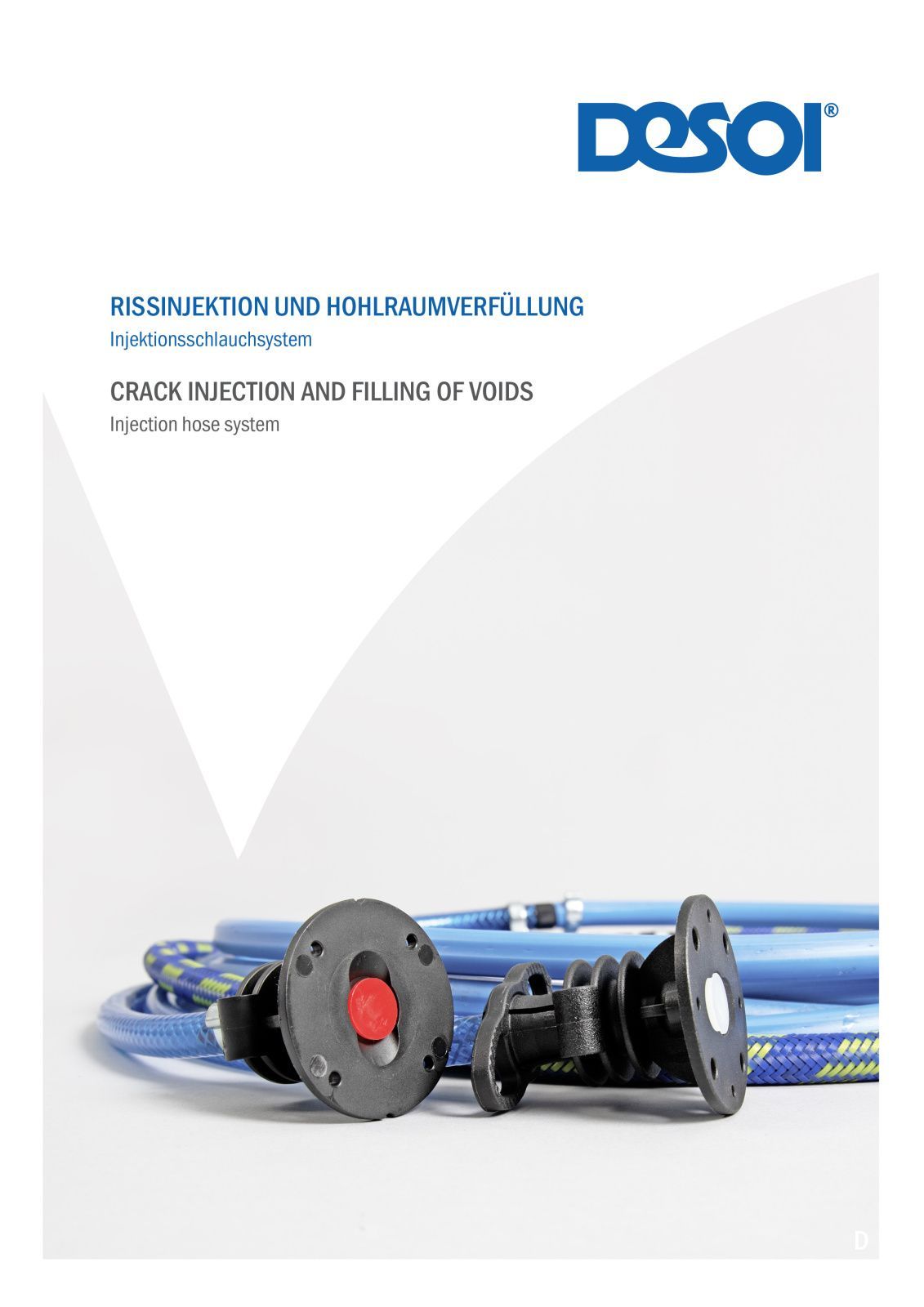

PDF german/english
PDF german/french

Előnyök és hasznok

  • Egyszerű szerelés és rugalmas illesztés a fuga vonalában
  • Közvetlenül a munkafugán használható

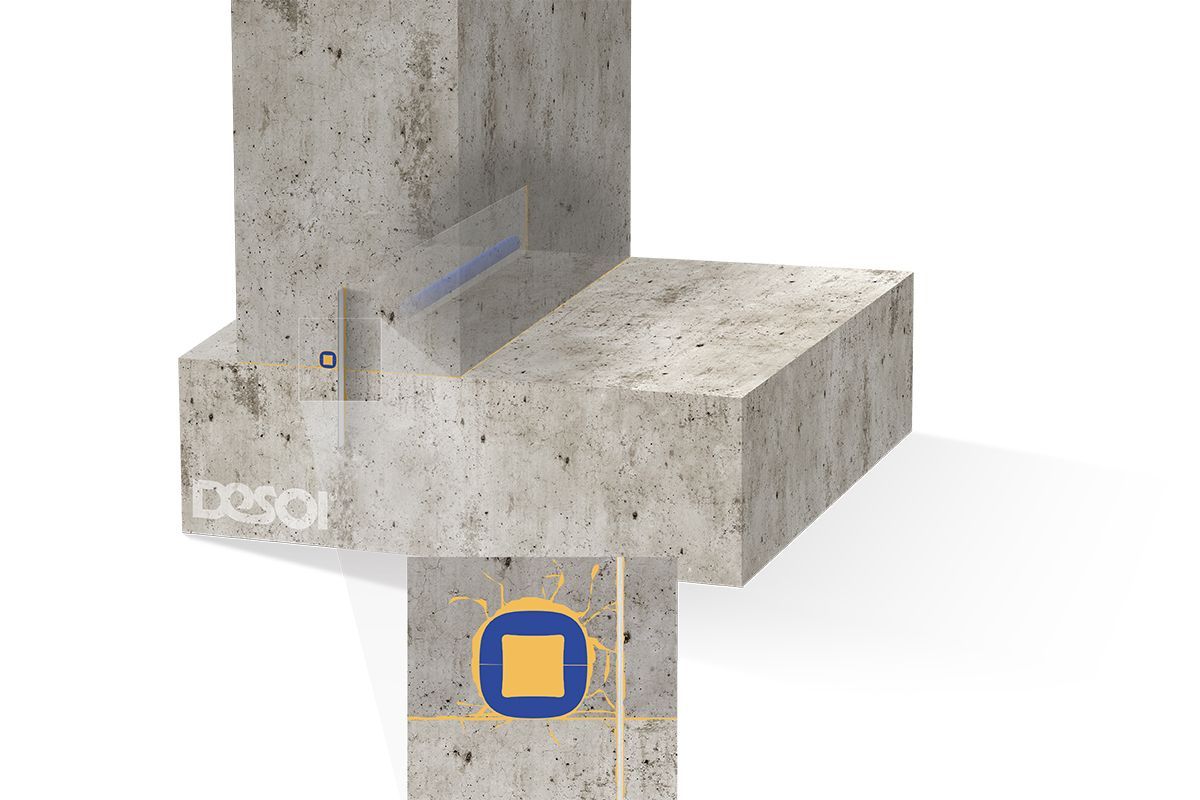

  • Kiegészítő tömítés a fugázószalag vagy a fugázólemez mellett
  • Lehetőség beton vagy vasbeton falazatokban lévő munkafugák tömítésére
  • Olcsó műszaki eljárás a megelőző és az utólagos szigeteléshez is
  • Az injektáló tömlőrendszerek bonyolult fugavonal esetén is beépíthetők, ha a fugázószalagok vagy fugázólemezek szerkezeti beszerelése csak különösen drága megoldással lehetséges
  • Az injektáló tömlőrendszerek alkalmasságát egy építési felügyelet által kiállított felhasználhatósági igazolás dokumentálja (abP - általános építésfelügyeleti tanúsítvány)



Alkalmazási példák

  • Az injektáló tömlőrendszerek az Építéséi szabályzatlista A kötet 2. részének 1.4 folyószáma szerint a fugatömítő rendszerek közé tartozik, pl. talajvizes zónában (fehér medence)

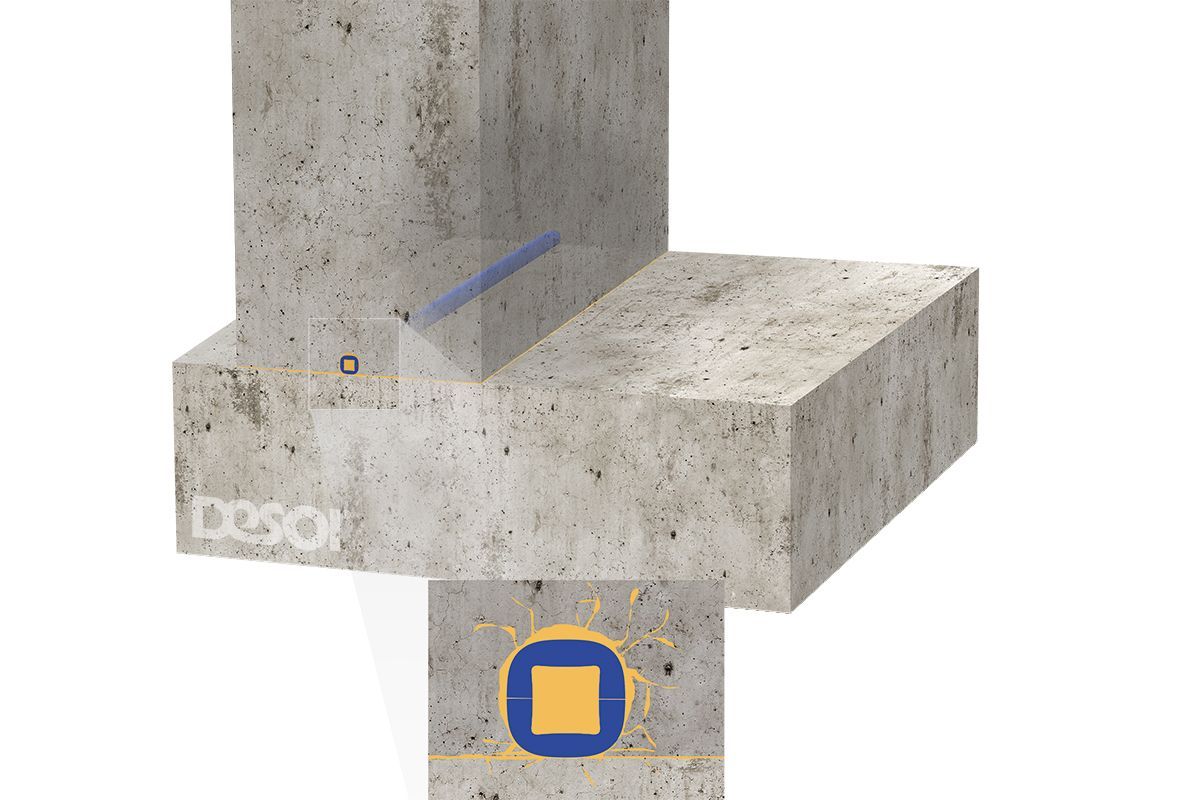

  • Vizet át nem erestő munkafuga előállítása betonszerkezetekben, tervszerű injektálással
  • Felhasználás pl. vízépítési szerkezetek, víztisztító telepek, állatkertek, alagutak építésénél




Szerelési utasítások

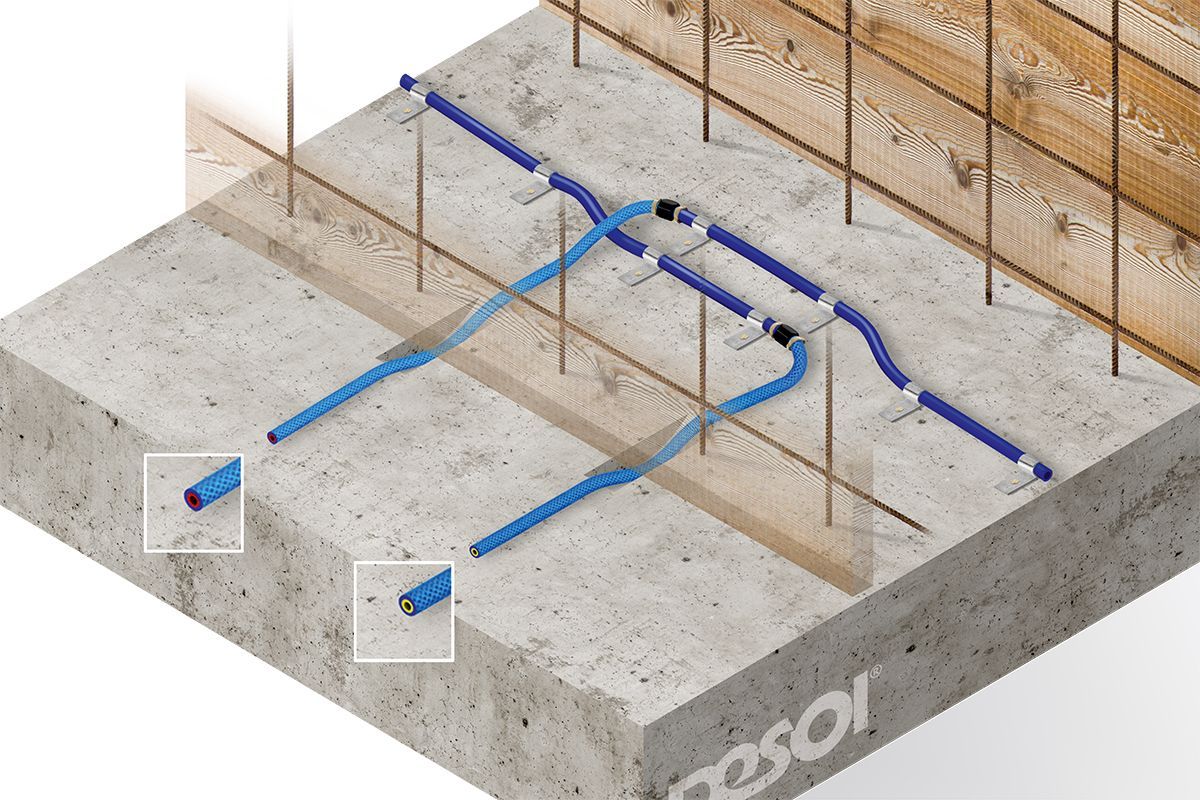

  • Az injektálótömlőt folyamatos rögzítésekkel a megszilráduló betonszerkezetben láthatatlanul kell rögzítenihogy az a friss betonban ne mozdulhasson el

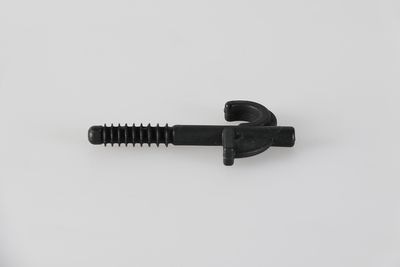

  • Általában az injektálótömlő rögzítése speciális rögzítőbilincsekkel történik egymástól kb. max. 15 cm-re, szükség esetén azonban ezt a távolságot az építési helyszínnek megfelelően módosítani lehet.
  • A tömlőkeresztezések területén az ellenoldali nyomást csökkenteni kell
  • Az injektálótömlő hossza kb. 8-10 m
  • Az injektálótömlő és a külső fal közötti távolság a szerkezet vastagságának ⅓-½ része lehet

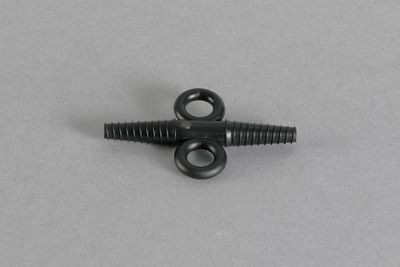

  • A tömlőknek csatlakoztatáskor kb. 15 cm-re át kell fedniük egymást, és kb. 5 cm-es távolságban párhuzamosan egymás mellett kell vezetni
  • Az injektálótömlők helyzetét a kivitelezési tervben meg kell határozni
  • Nyitási nyomás - Az injektálótömlőben lévő töltőanyag kilépése alacsony nyomású eljárás esetén 0,5 és 5 bar közötti nyomással történik
